Übersicht der 3D-Drucker


Aktuell befinden sich in unserem 3D-Druck-Labor vier 3D-Drucker, die mit verschiedenen Druckverfahren arbeiten: Polymerdrucken, Stereolithographie und Fused Layer Manufacturing (FLM)

Stratasys Objet24


Polyjet-Drucker "Objet24" des Herstellers "Stratays"
Polyjet-Drucker "Objet24" des Herstellers "Stratays"

Druckverfahren
Polymerdruckverfahren

Bauraum
234 mm (B) x 192 mm (T) x 148,6 mm (H)

Schichtdicke
> 28 µm

Material
ausschließlich flüssiges weißes Photopolymer (VeroWhitePlus)

Beschreibung
Das Baumaterial wird mithilfe eines Vielfachdüsen-piezoelektrischen Druckkopfes unmittelbar auf die Bauplattform aufgebracht. Gleichzeitig erfolgt die Verfestigung mit einem doppelten Lichtvorhang, der von zwei synchron mit dem Druckkopf bewegten Hochleistung-UV-Lampen erzeugt wird. Die Schichtdicke beträgt nur 28 µm, wodurch eine sehr glatte Oberfläche entsteht. Weitere Schichten werden durch Verfahren der Bauplattform in z-Richtung ausgebildet.
Quelle: Gebhardt, Kessler und Thurn (2016): 3D-Drucken, S. 42





Druckeinheit (Stratasys Objet24)
Druckeinheit (Stratasys Objet24)
Bewegliches Bauteil (Stratasys Objet24)
Bewegliches Bauteil (Stratasys Objet24)
Organisches Objekt (Stratasys Objet24)
Organisches Objekt (Stratasys Objet24)

Raise3D Pro2


FDM-Drucker "Pro2" des Herstellers "Raise3D"
FDM-Drucker "Pro2" des Herstellers "Raise3D"

Druckverfahren
Fused Layer Modeling (FLM) / Fused Deposition Modeling (FDM)

Schichtdicke
theoretisch: > 10 µm | praktisch: deutlich größer

Bauraum
280 mm (B) x 305 mm (T) x 300 mm (H)

Material
- Filament (PLA, ABS, HIPS, PC, TPU, PETG, etc.)
- insb. PLA-Filament ist in den unterschiedlichsten Farben erhältlich

Beschreibung
Beim Raise3D Pro2 handelt es sich um einen Dual-Extruder-Drucker mit geschlossenem Bauraum und beheizbarem Druckbett. Die beiden Extruder können mit unterschiedlichem Filament bestückt werden. Dies ermöglicht zum einen die Herstellung mehrfarbiger Objekte oder aber auch die Kombination verschiedener Materialien mit unterschiedlichen physikalischen Eigenschaften.





Zwei-farbiges Druckobjekt mit beweglichem Element (Raise 3D Pro2)
Zwei-farbiges Druckobjekt mit beweglichem Element (Raise 3D Pro2)
Mehrfarbiges Ziffernblatt einer Wanduhr (Raise3D Pro2)
Mehrfarbiges Ziffernblatt einer Wanduhr (Raise3D Pro2)

Beispielvideo

Formlabs Form 2

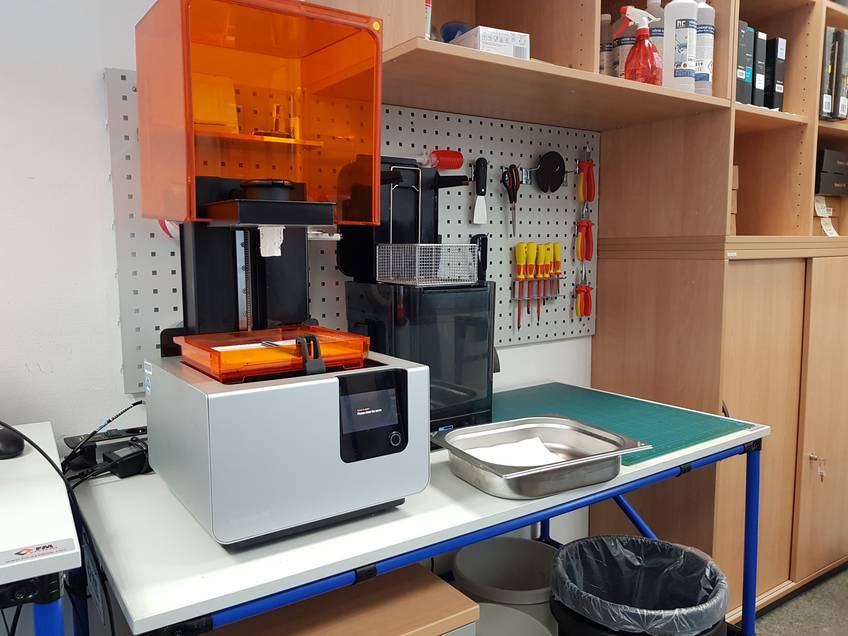

SLA-Drucker "Form 2" des Herstellers "Formlabs"
SLA-Drucker "Form 2" des Herstellers "Formlabs"

Druckverfahren
Stereolithografie (SLA)

Bauraum
145 mm (B) x 145 mm (T) x 175 mm (H)

Schichtdicke
25 µm - 300 µm

Material
herstellereigenes Resin (Kunstharz) mit verschiedenen physikalischen Eigenschaften

Beschreibung
Mittels Laser-Stereolithographie werden Teile mit sehr guten Oberflächen und feiner Detaillierung hergestellt. Mit Hilfe eines UV-Laserstrahls wird das flüssige Resin (Kunstharz) lokal durch Polymerisation in einen festen Zustand überführt und so entsprechend der Bauteilkontur eine feste Schicht ausgebildet.
Quelle: Gebhardt, Kessler und Thurn (2016): 3D-Drucken, S. 38





Rucksackschnalle mit Stützstruktur (Formlabs Form 2)
Rucksackschnalle mit Stützstruktur (Formlabs Form 2)
Grogu aus "The Mandalorian" (Formlabs Form 2)
Grogu aus "The Mandalorian" (Formlabs Form 2)
Auto (Verwendung verschiedener Kunstharze) (Formlabs Form 2)
Auto (Verwendung verschiedener Kunstharze) (Formlabs Form 2)

Makerbot Replicator Mini


FDM-Drucker "Replicator Mini" des Herstellers "Makerbot"
FDM-Drucker "Replicator Mini" des Herstellers "Makerbot"

Druckverfahren
Fused Layer Modeling (FLM) / Fused Deposition Modeling (FDM)

Schichtdicke
> 200 µm

Bauraum
100 mm (B) x 100 mm (T) x 125 mm (H)

Material
PLA-Filament in diversen Farben

Beschreibung
Beim Makerbot Replicator Mini  handelt es sich um einen kleinen FDM-Drucker, der ausschließlich mit herstellereigenem mit PLA-Filament arbeiten kann.





3DBenchy auf Bauplattform (Makerbot Replicator Mini)
3DBenchy auf Bauplattform (Makerbot Replicator Mini)
3DBenchy (Makerbot Replicator Mini)
3DBenchy (Makerbot Replicator Mini)
Ei (Makerbot Replicator Mini)
Ei (Makerbot Replicator Mini)
